Kontrollmodule

In großen, komplexen und hochautomatisierten Anlagen finden sich häufig sehr viele Stellglieder. Hier ist es nicht immer leicht den Überblick über alle Stellglieder, deren Historie und Eigenschaften zu behalten. Kommt es zu Problemen mit Kontrollmodulen ist es wichtig schnell einen Überblick zu erhalten und für die Problemanalyse und -lösung muss das Kontrollmodul schnell identifiziert und dessen Einbauort lokalisiert werden.

Details auslesen

Aus dem Kontrollmodulmanagement KMM können alle relevanten Details der Stellglieder schnell ausgelesen werden. So können etwa Technische Zeichnungen, E-Pläne, Links und andere Dokumente in Sekunden abgerufen werden. Bei Bedarf kann für jedes Kontrollmodul eine Historie angelegt werden in der alle Ereignisse und Kommentare vorheriger Benutzer protokolliert werden. Bei wiederauftretenden Problemen kann der Benutzer also von den Erfahrungen vorheriger Anwender profitieren.

Schnittstellen einbinden

Kontrollmodule finden sich häufig auch in anderen Systemen. So können Kontrollmodule z.B. aus einem PLS in dem KMM automatisch angelegt und relevante Daten aus dem PLS importiert werden. Ist eine Schnittstelle zu einem LVS vorhanden, so können die Daten des letzten Wartungsauftrags, oder die Lagermenge und -position schnell bestimmt werden.

QR-Codes und RFID-Chips

Sind an den Stellgliedern QR-Codes oder RFID-Chips angebracht, dann kann mit dem Mobilgerät der QR-Code oder Chip gescannt werden und die gewünschte Detailansicht des Stellglieds ist in Sekunden verfügbar. In der unten gezeigten mobilen Anwendung wird direkt nach dem Scan des QR-Codes eines Kontrollmoduls die Detailansicht für den I/O-Check aufgerufen.

Beispielfunktionen KMM

Positionsbestimmung

Kommt es zu Störungen an Kontrollmodulen müssen diese schnell gefunden werden. Bereits bei der Planung der Anlage werden viele der Positionen definiert, spätestens während der Inbetriebnahme sind diese dann final.
Die Visualisierung der Positionen erfolgt mit zoombaren Karten, auf Fotos, mittels einer Bechreibungen oder direkt durch Koordinaten.

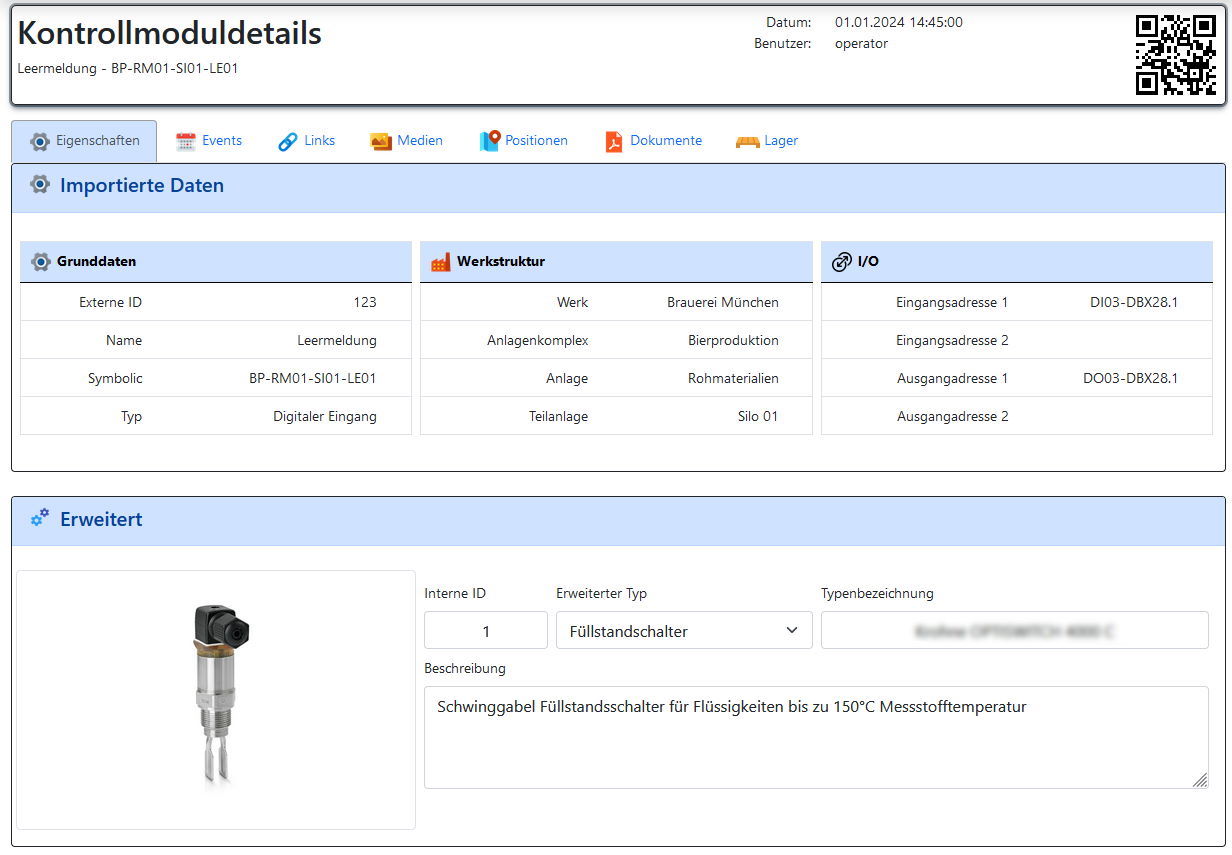

Erweiterte Eigenschaften

Beim Import von Kontrollmodulen aus einem Fremdsystem (z.B. einem PCS) werden automatisch alle relevante Eigenschaften mitimportiert. Zusätzlich können aber noch weitere hilfreiche Eigenschaften und Informationen für jedes Kontrollmodule hinterlegt werden.

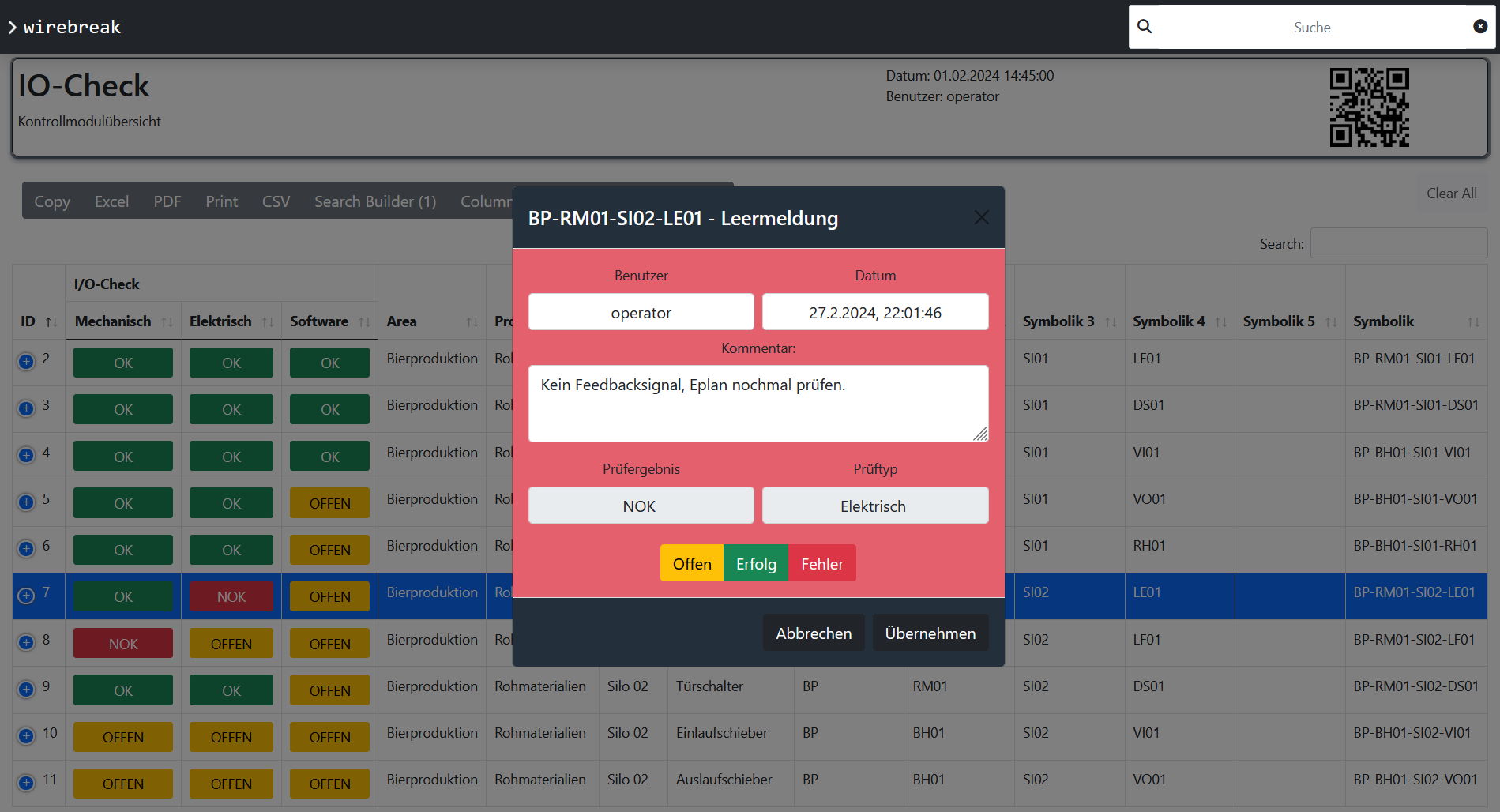

I/O-Check

Nach Installation neuer Kontrollmodule ist einer Überprüfung der Arbeiten nötig. Dies geschieht meist durch einen I/O-Check bei dem die mechanische, elektrische und softwareseitige Anbindung überprüft wird. Die Ergebnisse des Checks werden händisch auf Papier, in Excellisten, im Web in filter- und sortierbaren Tabellen, in den bereits gezeigten Karten, oder am Mobiltelefon direkt nach Scan des angebrachten QR-Codes protokolliert.

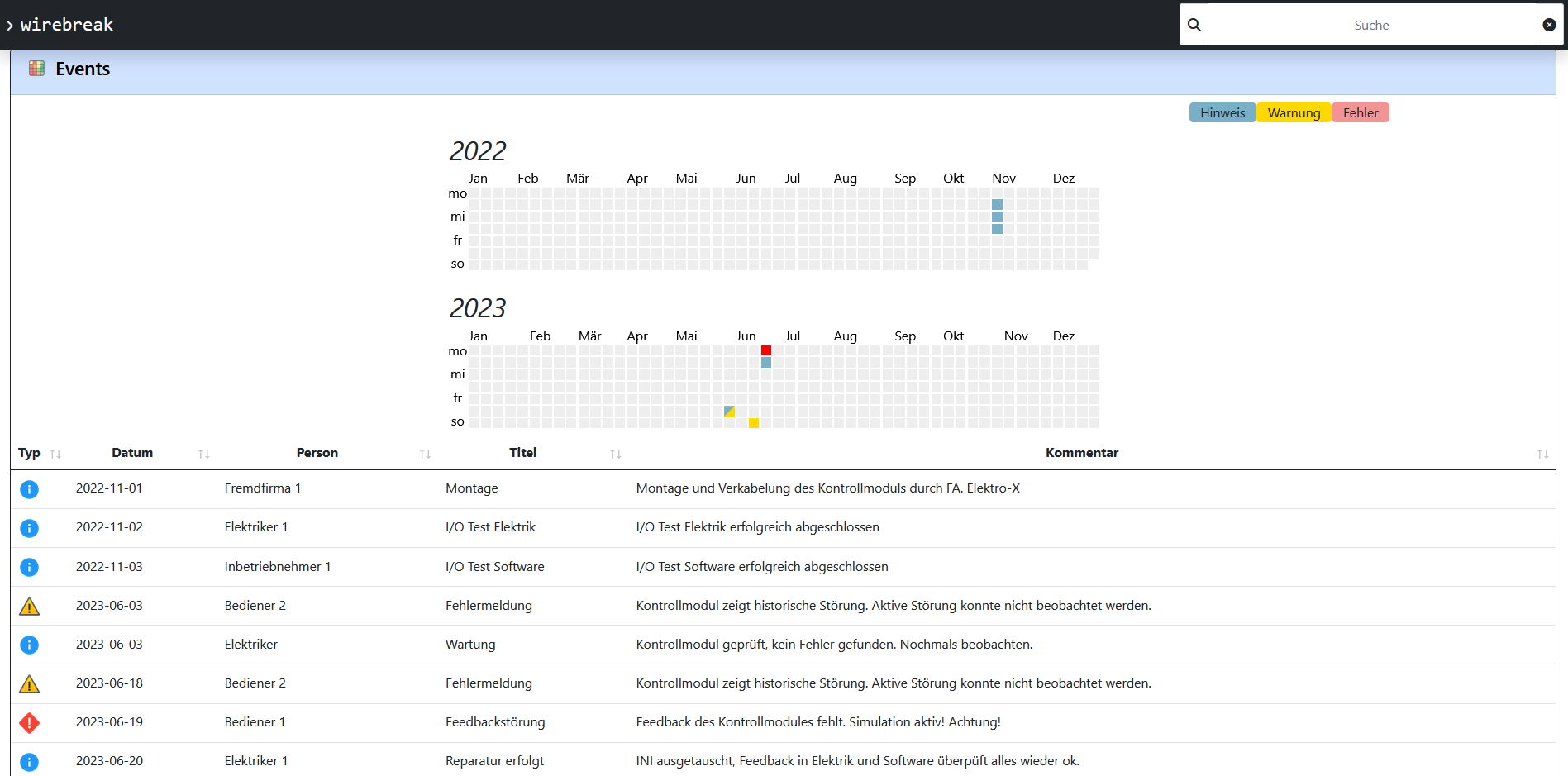

Events und Historie

Jedes Kontrollmodul besitzt ein eigenes Eventlog. Dort werden alle Änderungen und Aktivitäten das Kontrollmoduls nachvollziehbar dokumentiert. Zum Teil geschieht dies automatisch (Anlegen/Import des Kontrollmoduls im System, Änderungen der Konfiguration, etc.) aber auch händische Einträge (Inbetriebnahme, Wartungen, Austausch, etc.) sind einfach möglich.

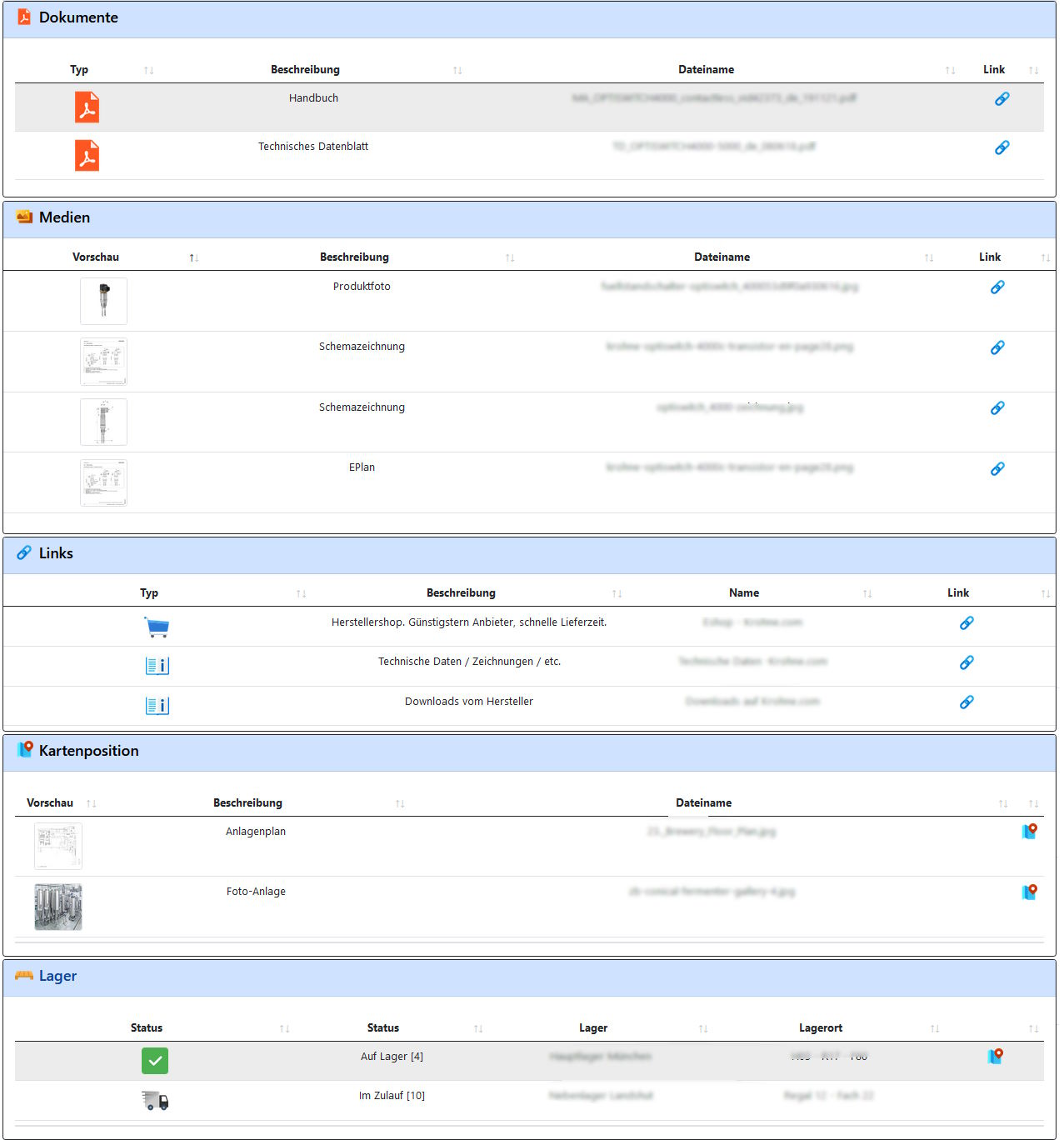

Dokumente, Medien, Links

Jedem Kontrollmodul können Dateien und Links zugeordnet werden. Das sind meist Anleitungen, technische Zeichnungen, Rechnungen, Fotos, Filme, Karten, Lagerinfos, und vieles. Diese Dateien und Links können wiederum geräteunabhängig direkt im Browser betrachtet, heruntergeladen und geteilt werden.

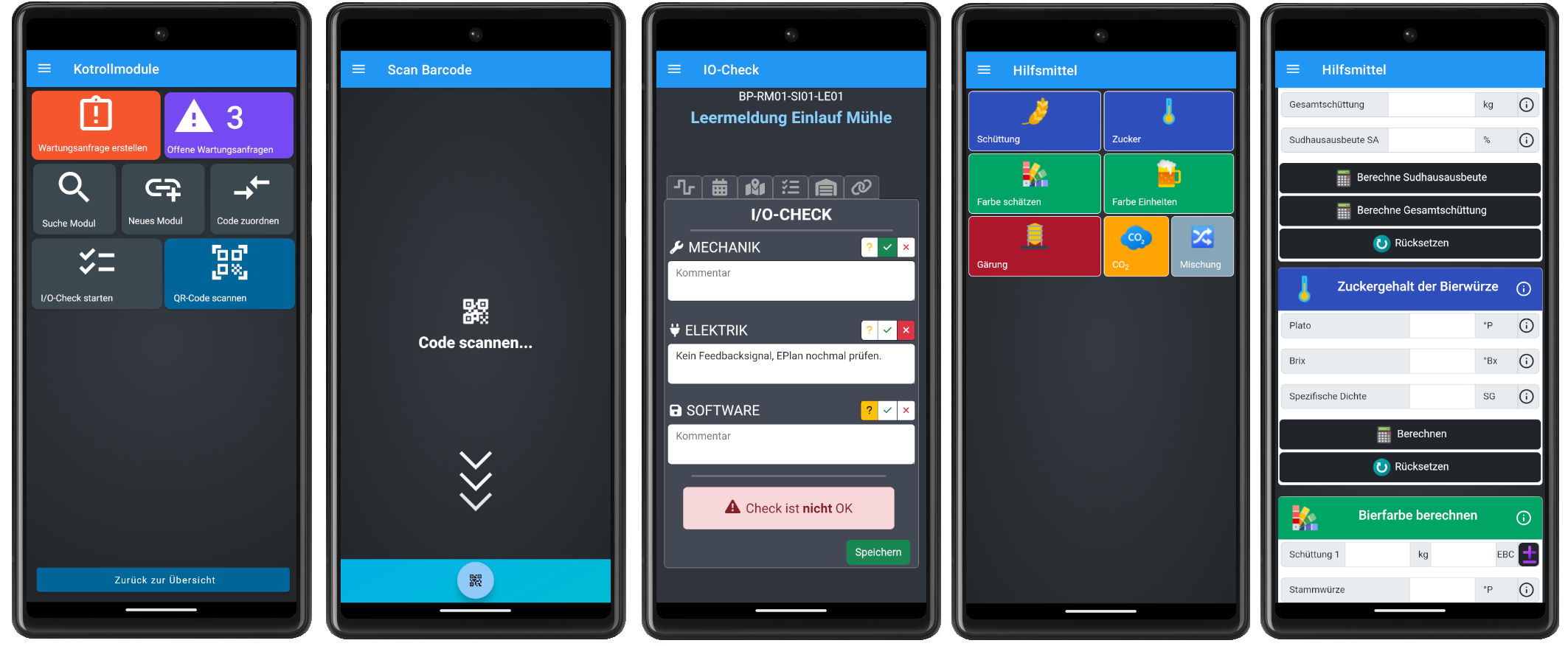

Mobilgeräte

Die Nutzung von Mobilgeräten ermöglicht ein arbeitsplatzunabhängiges Arbeiten. Durch Scannen von QR-Codes oder RFID-Chips direkt am Mobilgerät können Kontrollmodule in der Anlage schnell identifiziert werden um anschliessend relevante Informationen auszulesen, I/O-Checks zu protokollieren oder andere Aktionen direkt vor Ort durchzuführen.
